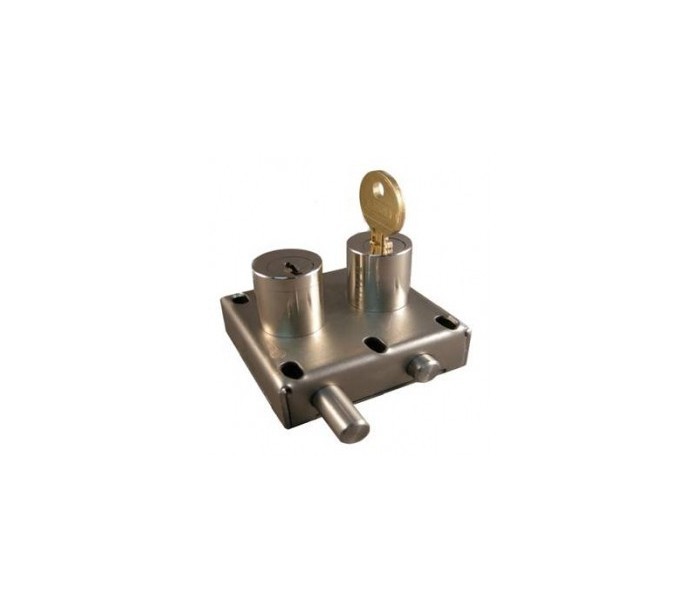

EL22AP / EL22BP

CARACTERÍSTICAS:

- Caja y perno en acero inoxidable

- Diámetro del perno: 10 mm

- Carrera del perno: 12 mm

- Forma del perno posterior: cuadrado, 10 mm

- Tambor enchapado en níquel y acabado cromado

- Llave de metal

PRINCIPIO DE FUNCIONAMIENTO:

- EL22AP

  Inserción del perno 1 en su posición: L=18mm –

  Llave 1 libre.

  Retiro del perno 2 en su posición: L=6mm - Llave

  2 prisionera.

  Insertar la llave 1 y girar 180°. Retiro del perno 1 en su

  posición: L=6mm - Llave 1 prisionera.

  Girar la llave 2 180°. Inserción del perno 2 en su

  posición: L=18mm - Llave 2 libre.

- EL22BP

  Inserción del perno 1 en su posición: L=18mm - Llave 1 libre.

  Retiro del perno 2 en su posición: L=6mm - Llave 2 prisionera.

  Insertar la llave 1 y girar 180°. Inserción del perno 1 en su

  posición: L=6mm - Llave 1 prisionera.

  Girar la llave 2 180°. Retiro del perno 2 en su

  posición: L=18mm - Llave 2 libre.

OPCIONES:

- Longitud de inserción del perno en su posición, L=35 mm,

  referencia: EL22AP35/ EL22BP35
