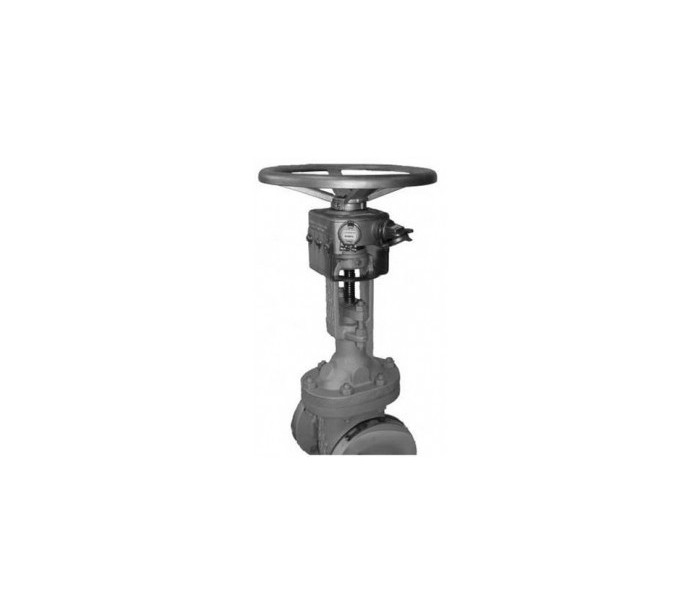

MTL View larger

MTL

MTL DO ZAWORÓW Z POKRĘTŁEM TAKICH JAK

ZASUWY I ZAWORY Z MOTOREDUKTOREM

O ROZMIARACH DO 6”

More details

ZASADA DZIAŁANIA:

- MTL–LO: Blokada pojedyncza. Klucz zwolniony, gdy zawór jest

  zablokowany w położeniu otwartym (prawy klucz)

- MTL– LC: Blokada pojedyncza. Klucz zwolniony, gdy zawór jest

  zablokowany w położeniu zamkniętym (lewy klucz).

- MTL–LOC: Blokada podwójna. Jeden klucz zwolniony, gdy zawór jest

  zablokowany w położeniu zamkniętym (lewy klucz), drugi klucz jest

  zwolniony, gdy zawór jest zablokowany w położeniu otwartym (prawy klucz).

  Jednocześnie może być zwolniony tylko jeden klucz.



OPCJE:

- Zintegrowany styk monitorujący położenie zaworu

- 1 styk NC kategorii ATEX przy otwartym zaworze Symbol ref.:  BFO

- 1 styk NC kategorii ATEX przy zamkniętym zaworze Symbol ref.:  BFC



 ROZMIAR POKRĘTŁA MTL:

- Rozmiar pokrętła SECULOK jest zawsze dostosowany do rozmiaru pokrętła

  oryginalnego w celu uwzględnienia momentu obrotowego.

- W przypadku motoreduktorów oryginalne pokrętło jest ponownie

  montowane na blokadzie przy użyciu łącznika, jeżeli jest to możliwe.
